Mengenal Transistor 2SC1971 Asli A Thorough, Comprehensive Guide

Transistor 2SC1971 adalah salah satu transistor RF power legendaris yang banyak digunakan pada pemancar FM dan radio komunikasi VHF. Artikel ini membahas cara mengenali transistor 2SC1971 asli, perbedaan dengan versi palsu, tips penggunaan di rangkaian RF, serta alternatif modern seperti RD06HHF1, BLF series, dan MRF series yang lebih efisien dan mudah didapat.

Jika skema rangkaian pemancar FM dirancang dengan benar, maka transistor ini akan mampu memancarkan sinyal secara maksimal.

Pada kesempatan kali ini saya akan mengulas sekelumit tentang Transistor C1971, yang juga sering disebut sebagai transistor buffer. Transistor ini sangat berguna sebagai pendorong sinyal dalam sebuah rangkaian pemancar FM.

Ciri-Ciri Transistor C1971 Asli

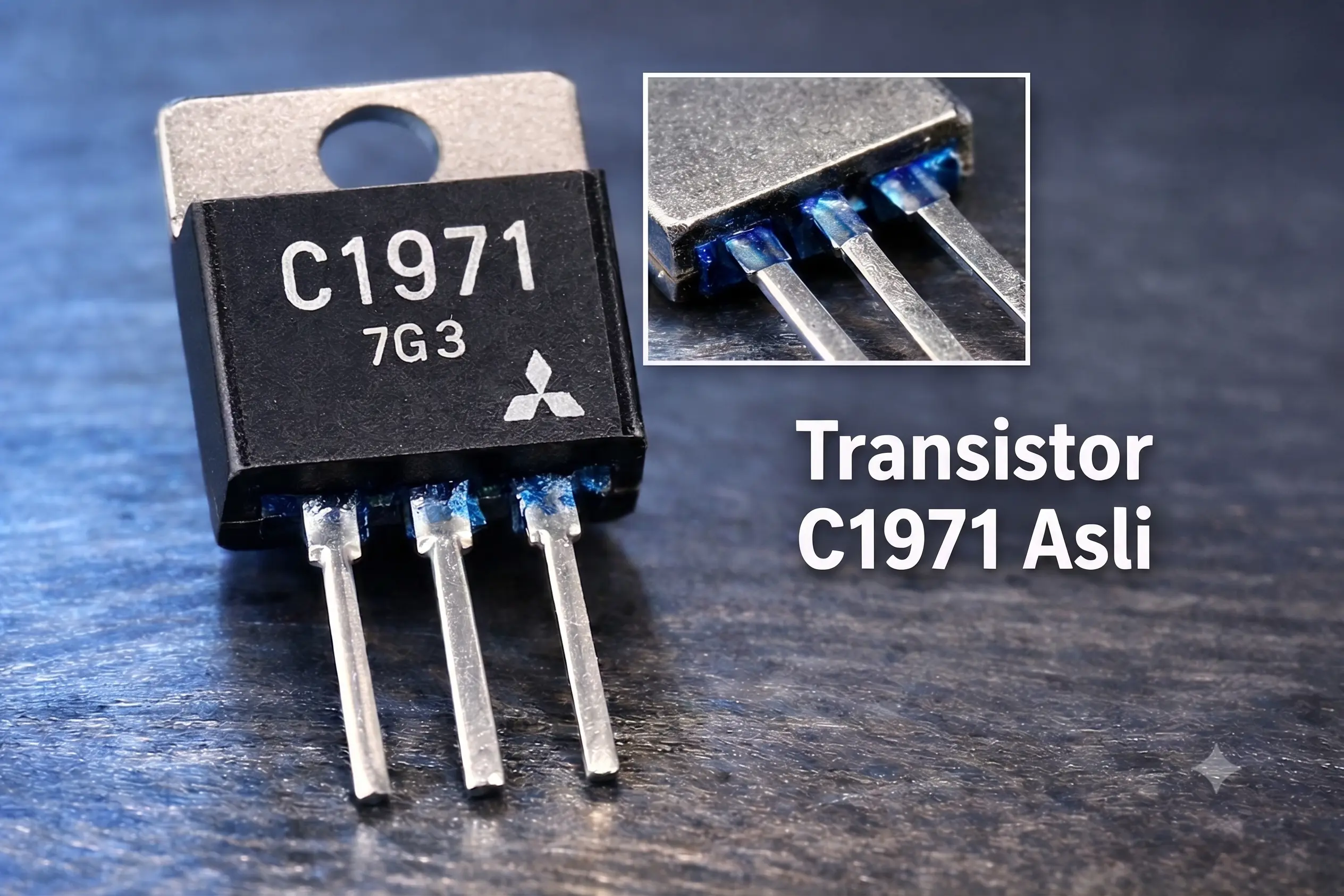

• Transistor C1971 asli memiliki bentuk fisik sesuai dengan gambar referensi.
• Jika ada transistor C1971 dengan bentuk berbeda dari gambar di bawah, maka dapat dipastikan itu adalah palsu atau hasil sablonan.



Transistor C1971 apabila dimiringkan ke berbagai arah akan terlihat warna kebiruan di bagian bawah kakinya.

Hati-hati jangan sampai keliru, karena transistor D313 juga menunjukkan hasil yang sama dengan C1971 jika diukur menggunakan avometer.

Transistor C1970 dan C1971 memiliki bentuk fisik yang sama persis jika keduanya asli. Perbedaannya hanya terletak pada susunan kolektor dan basis, sedangkan bentuk fisiknya tetap identik.

Ada lagi yang lebih asli/bagus transistor c1971 warnaya abu-abu buatan
jepang akan tetapi saya sendiri tidak tau masih ada atau tidak karena
mitsubishi katanya sudah tidak bikin transistir fm lagi. Meskipun ada
tentunya harganya juga akan amat mahal….
Jika transistor c1970 saya juga punya banyak stok tahun 1999 dan c1971
hanya tinggal 3 batang saja waktu itu harganya 25 Rb per
batang……sekarang ada yang berani 100 Rb saya g jual buat koleksi
pribadi,
Foto diatas adalah Transistor C1971 yang asli foto diambil dengan hp Nokia
2630 makanya gambarnya kurang jelas.

Mantap bro, biar artikelnya makin solid kita bikin tabel perbandingan 2SC1971 dengan alternatif modern. Ini bisa langsung dipasang di blog untuk meningkatkan SEO dan memudahkan pembaca melihat spesifikasi secara cepat.

Tabel Perbandingan Transistor RF

Insight Tambahan

• 2SC1971 masih dicari untuk hobi dan eksperimen RF, tapi stok asli makin langka.
• RD06HHF1 jadi pilihan pengganti praktis untuk rangkaian kecil.
• BLF series dan MRF series lebih cocok untuk aplikasi profesional dengan kebutuhan daya besar dan stabilitas tinggi.

Mengenal Transistor 2SC1971 yang Asli

Mengenal Transistor 2SC1971 Asli & Cara Membedakannya

Mengingat komponen legendaris ini sudah semakin langka diproduksi oleh Mitsubishi, pasaran saat ini dibanjiri oleh produk imitasi atau palsu. Berikut cara membedakannya:

1. Warna Kaki Transistor:

   • Asli: Jika bagian bawah kakinya dimiringkan ke berbagai arah, akan terlihat pantulan warna kebiruan.

   • Palsu/Imitasi: Biasanya bagian bawah kakinya cenderung berwarna kuning atau kusam.

2. Marking Kode & Fisik:

   • Versi asli memiliki cetakan huruf yang halus, rapi, dan jelas. Sementara barang palsu sering kali buram, mudah luntur, atau bentuk fisiknya sedikit berbeda dari standar paket TO-220.

3. Perbandingan dengan D313:

   • Hati-hati saat pengukuran menggunakan avometer, karena transistor D313 kadang menunjukkan hasil ukur yang mirip dengan C1971, padahal secara fungsi berbeda jauh.

4. Performa Uji:

   • Transistor 2SC1971 yang asli tahan banting, tidak mudah “meletus”, dan mampu mengeluarkan daya sesuai datasheet tanpa cepat overheating. Sebaliknya, versi palsu cepat panas dan drop saat diberi beban.

Tabel Perbandingan Transistor RF & Alternatif Modern

Karena ketersediaan 2SC1971 original di pasaran sangat langka dan harganya melambung tinggi, para homebrewer kini banyak beralih ke komponen alternatif yang lebih efisien. Berikut tabel perbandingannya:

Transistor	Frekuensi Kerja	Output Daya	Efisiensi	Aplikasi Umum	Catatan Khusus
2SC1971	Hingga 175 MHz	7–10 Watt @ 12.5V	Sedang (Bipolar)	Pemancar FM, radio VHF	Legenda lama, sangat rawan dipalsukan.
RD06HHF1	Hingga 150 MHz	6 Watt @ 12.5V	Tinggi (MOSFET)	HF/VHF amplifier	Paling populer untuk pengganti praktis, mudah didapat.
BLF series	Hingga >500 MHz	10–100 Watt+	Sangat tinggi (LDMOS)	Komunikasi profesional, base station	Stabil, dipakai di perangkat modern berdaya besar.
MRF series	Hingga 200 MHz	10–60 Watt	Tinggi	Radio komunikasi, RF amplifier	Alternatif bagus untuk kelas daya menengah.

Tips Penggunaan di Rangkaian RF

• Gunakan Heatsink Memadai: Wajib pasang pendingin yang baik untuk menjaga suhu tetap stabil dan mencegah overheating.

• Perhatikan Tegangan: Pastikan power supply stabil di kisaran 12.5V – 13.5V sesuai spesifikasi pabrik.

• Penyolderan Rapi: Lakukan instalasi dengan jalur PCB yang pendek dan rapi guna menghindari resistansi tambahan atau distorsi frekuensi.

• Waspada Komponen Palsu: Penggunaan transistor tiruan selain merusak rangkaian juga berpotensi memancarkan spurious emission (gangguan frekuensi liar) yang mengganggu frekuensi lain.

FITUR

APLIKASI

Transistor ini mampu mengeluarkan daya kurang lebih 7/12 watt,dan
transisitor ini tidak mudah meleltus jika yang asli,jaman sekarang ini
dipasaran Transistor C1971 banyak yang imitasi,makanaya harus berhati-hati
jika membeli sebuah transistor untuk transmitter Fm. untuk ciri-ciri
transistor yang imitasi dan yang asli ada perbedaan,kalau tidak salah
dibawah kakinya. Jika yang asli akan terlihat kebirubiruan,dan yang imitasi
berwarna kuning.
