Mengapa Transistor C2782 Pilihan Utama Penguat Final?
Dalam dunia broadcasting, Transistor C2782 sudah melegenda. Penggunaan Transistor C2782 sebagai penguat final memberikan kestabilan pada frekuensi VHF. Jika Anda ingin merakit pemancar 80 Watt, maka Transistor C2782 adalah pilihan wajib.
[INSTRUKSI GAMBAR]: Masukkan gambar transistor C2782 Anda di sini. ALT TEXT (Wajib diisi):
Transistor C2782 asli untuk penguat final pemancar FM 80 Watt
Spesifikasi Teknis Transistor C2782 untuk Pemancar
Memahami datasheet Transistor C2782 sangat penting sebelum merakit. Berikut spesifikasi Transistor C2782 yang perlu Anda ketahui:
-
Tegangan kerja optimal untuk Transistor C2782 adalah 13.8V.
-
Daya output Transistor C2782 mencapai 80 Watt.
-
Karakteristik Transistor C2782 sangat efisien untuk VHF band.
Cara Memasang Transistor C2782 agar Tidak Meletus
Pemasangan Transistor C2782 yang salah akan berakibat fatal. Pastikan kaki Basis, Kolektor, dan Emitor pada Transistor C2782 terpasang dengan benar pada jalur PCB. Ingat, Transistor C2782 memiliki 6 kaki yang harus terpatri dengan sempurna.
Troubleshooting Transistor C2782
Jika Transistor C2782 sering panas atau jebol, cek kembali sistem pendingin Anda. Penggunaan Transistor C2782 dengan heatsink yang tipis adalah kesalahan umum. Selalu pastikan SWR matching saat menggunakan Transistor C2782 agar pancaran sinyal bersih dan Transistor C2782 tetap awet.
Bagi pemula, merakit boster pemancar menggunakan komponen ini mungkin terasa menegangkan karena harganya yang lumayan dan sensitivitasnya yang tinggi. Oleh karena itu, mari kita bedah tuntas mulai dari spesifikasi, anatomi kaki, cara membedakan produk asli dan palsu, hingga rahasia perakitannya agar transistor Anda awet dan tidak meletus!
1. Apa Itu Transistor 2SC2782?
Transistor 2SC2782 adalah transistor bipolar jenis NPN Epitaxial Planar yang dirancang secara spesifik untuk aplikasi penguat daya frekuensi radio (RF Power Amplifier). Komponen ini sangat populer di kalangan teknisi pemancar FM komersial maupun amatir radio karena daya tahannya yang luar biasa untuk bekerja pada pita VHF (Very High Frequency), khususnya di rentang 88 MHz hingga 108 MHz, dan naik hingga 175 MHz.
Tugas utama dari transistor ini adalah menerima sinyal kecil (RF Input) dari exciter atau osilator, lalu menguatkannya berkali-kali lipat sebelum dikirim dan dipancarkan melalui antena.
2. Spesifikasi Teknis dan Datasheet Lengkap
Sebelum mulai memegang solder dan PCB, hukumnya wajib bagi seorang teknisi untuk memahami datasheet komponen yang digunakan. Berikut adalah spesifikasi maksimal (Absolute Maximum Ratings) dari Transistor C2782:
-
Tipe Material: Silikon NPN.
-
Aplikasi Utama: VHF Band Power Amplifier.
-
Tegangan Kerja Normal (VCC): 12.5 Volt hingga 13.8 Volt DC. (Sangat ideal menggunakan Power Supply atau Switching 30A).
-
Tegangan Kolektor-Basis Maksimal (VCBO): 35 Volt.
-
Tegangan Kolektor-Emitor Maksimal (VCEO): 17 Volt.
-
Arus Kolektor (IC) Maksimal: 20 Ampere.
-
Disipasi Daya (Power Dissipation): 250 Watt pada suhu heatsink 25°C.
-
Daya Pancar Maksimal (RF Output Power): Dapat mencapai 80 Watt (bahkan lebih jika di-tuning dengan sempurna pada frekuensi 175 MHz dengan daya dorong input sekitar 8 hingga 10 Watt).
3. Anatomi Fisik: Mengapa Memiliki 6 Kaki?
Bagi pemula yang baru bermigrasi dari rangkaian audio ke pemancar RF, bentuk fisik transistor C2782 ini pasti membuat sedikit bingung. Pada umumnya, transistor standar yang kita jumpai di pasaran (seperti seri TIP atau BD) hanya memiliki 3 buah kaki.

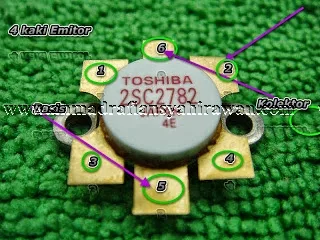

Lain halnya dengan C2782 yang berbentuk ceper dengan sirip, komponen ini memiliki 6 buah pin (kaki). Susunan dan fungsi kakinya adalah sebagai berikut:
-
4 Kaki Emitor: Empat kaki yang posisinya berada di sudut-sudut berfungsi sebagai jalur Grounding. Mengapa ada empat? Karena transistor final RF membutuhkan jalur pembuangan arus dan panas yang sangat masif dan cepat ke heatsink (pendingin).
-
1 Kaki Basis: Pin ini memiliki ciri-ciri ukuran yang lebih panjang atau memiliki coakan (tanda titik) di bodinya. Berfungsi sebagai pintu masuk sinyal dari exciter yang akan dikuatkan.
-
1 Kaki Kolektor: Pin yang berhadapan langsung dengan Basis. Ini adalah pintu keluar dari tenaga super 80 Watt yang akan diteruskan ke antena melalui rangkaian LPF (Low Pass Filter).
4. Awas Fatal: Kaki Terbalik, Komponen Langsung Meletus!
Ini adalah peringatan paling keras dalam merakit power amplifier RF. Anda harus ekstra teliti saat memasang posisi Basis dan Kolektor ke atas jalur PCB (Printed Circuit Board).
Jangan sampai terbalik! Jika posisi kaki Kolektor dan Basis tertukar, maka dapat dipastikan komponen yang berharga cukup mahal ini akan langsung jebol, putus, atau bahkan meletus seketika saat tegangan dari power supply dihidupkan.
Tips: Selalu perhatikan lekukan pada ujung kaki transistor atau tanda titik/sablonan huruf pada bodi keramiknya, lalu cocokkan dengan skema boster yang Anda buat.
5. Trik Rahasia Menyolder Transistor C2782 (Bebas Rusak)
Musuh utama komponen semikonduktor RF, selain SWR (Standing Wave Ratio) antena yang tidak matching, adalah panas ekstrem dari solder Anda. Badan keramik transistor C2782 sangat rentan rusak apabila menerima rambatan panas yang terlalu lama saat proses penyolderan kaki-kakinya ke PCB.
Trik Jitu dari Para Suhu:
-
Gunakan solder dengan daya yang cukup besar (misal 60W atau 80W) agar timah cepat meleleh, sehingga waktu kontak ujung solder dengan kaki komponen menjadi sangat singkat.
-
Gunakan Pinset sebagai Tameng Panas: Jepitkan sebuah pinset logam tebal pada pangkal kaki komponen (di antara bodi keramik dan titik solderan) saat Anda menyolder. Logam pinset akan menyerap rambatan panas dari solder sebelum panas tersebut berhasil menyusup masuk ke dalam lapisan inti silikon transistor. Ini adalah trik lapangan yang jarang dibahas di buku teks!
6. Waspada Barang Palsu (KW) di Pasaran
Karena tingginya permintaan dan harganya yang lumayan, banyak beredar transistor C2782 palsu atau kualitas grade bawah (KW) di pasaran. Menggunakan komponen palsu tidak hanya gagal mengeluarkan daya 80 Watt, tetapi juga sering kali langsung terbakar saat diberi tegangan.
Cara Membedakan C2782 Asli (Original) vs Palsu:
-
Tulisan Sablon: Komponen asli dari Toshiba memiliki cetakan sablon yang tidak mudah pudar atau dikerok dengan kuku. Varian palsu biasanya memiliki cetakan yang terlalu terang, berantakan, atau mudah terkelupas.
-
Bahan Keramik dan Logam (Flange): Transistor ori memiliki bagian pendingin bawah (flange) berwarna tembaga atau keemasan yang solid dan berat, tidak mengkilap murahan.
-
Pengukuran Avometer: Jika diukur menggunakan multitester analog (skala x1 atau x10), kaki Basis ke Emitor dan Basis ke Kolektor hanya boleh menunjukkan nilai hambat di satu arah saja. Jika bolak-balik jarumnya bergerak, berarti komponen sudah bocor/rusak.
7. Sistem Pendinginan (Cooling System) yang Wajib Ada
Karena transistor ini mengolah arus sebesar 20 Ampere dan merubahnya menjadi tenaga dorong RF, panas yang dihasilkan sangatlah luar biasa. Anda tidak bisa merakitnya secara sembarangan.
-
Thermal Paste (Pasta Pendingin): Wajib mengoleskan pasta silikon secukupnya di bagian bawah transistor sebelum dibaut ke sirip pendingin.
-
Heatsink Tebal: Gunakan aluminium sirip pendingin yang tebal dan besar. Jangan segan untuk menambahkan kipas (cooling fan) berkecepatan tinggi yang meniup langsung ke arah sirip. Semakin adem suhu transistor, semakin stabil pancaran Watt yang dihasilkan.
8. Pentingnya LPF (Low Pass Filter) Setelah Transistor
Banyak pemula yang asal pasang C2782 dan langsung dihubungkan ke antena. Ini kesalahan fatal! Transistor RF jenis C2782 menghasilkan harmonisa yang bisa mengganggu frekuensi radio tetangga atau TV. Anda wajib memasang rangkaian LPF (Low Pass Filter) setelah output transistor sebelum ke antena. LPF berfungsi membuang harmonisa tidak penting dan memastikan power 80 Watt yang keluar adalah sinyal “bersih” di frekuensi yang Anda inginkan. Tanpa LPF, pancaran Anda tidak akan fokus dan efisiensi tenaga akan terbuang sia-sia.
9. Kenapa Transistor C2782 Anda Sering Jebol? (Analisis Troubleshooting)
Jika transistor Anda sering meletus atau short, jangan salahkan komponennya dulu. Mari kita cek daftarnya:
-
SWR Tidak Matching: Pastikan SWR antena Anda di bawah 1.5. Jika SWR tinggi, energi RF akan memantul balik (Reflected Power) dan menghantam final C2782 hingga hancur.
-
Tegangan Power Supply Drop: Gunakan power supply dengan ampere besar. Jika voltase drop saat modulasi suara keras, transistor akan bekerja tidak stabil dan panas berlebih.
-
Overdrive: Memberi input yang terlalu besar (misal lebih dari 15 Watt) akan memaksa transistor bekerja melebihi batas kemampuannya.
-
Grounding Tidak Sempurna: Pastikan 4 kaki emitor terpatri sempurna pada jalur ground PCB yang luas. Jika jalur ground renggang, akan terjadi osilasi liar yang memicu panas mendadak.
10. Tabel Troubleshooting Cepat untuk Teknisi
| Gejala | Penyebab Utama | Solusi |
| Power output kecil | Drive input terlalu lemah | Cek exciter/driver |
| Transistor panas sekali | SWR tinggi / Heatsink tipis | Cek matching antena |
| Transistor langsung jebol | Salah kaki / Supply berlebih | Cek skema & voltase (max 13.8V) |
| Pancaran kotor/gangguan | LPF tidak terpasang | Wajib pasang LPF |
Kesimpulan
Transistor 2SC2782 adalah pilihan yang sangat tangguh untuk merakit penguat pemancar FM komersial maupun amatir di daya 80 Watt. Kuncinya terletak pada ketelitian pemasangan kaki (pinout), proses penyolderan yang cepat dengan trik pinset, pengawalan suhu dari heatsink, dan tentu saja ketelitian Anda dalam memastikan antena matching (SWR rendah) sebelum tegangan dinaikkan.
Semoga ulasan penguat final pesawat FM kali ini bermanfaat. Selamat merakit dan salam nge-brik!
