Merakit Rangkaian Driver FM dengan Transistor C1971: Skema, Tips, & Trik Optimasi, Ingin merakit pemancar radio dengan daya pancar yang stabil dan jangkauan optimal? Artikel ini mengupas tuntas panduan merakit rangkaian driver FM menggunakan transistor legendaris 2SC1971. Meski tergolong komponen klasik, C1971 tetap menjadi andalan para homebrewer dan praktisi elektronika karena mampu menghasilkan output RF yang solid untuk eksperimen komunikasi.



Di sini, kita tidak hanya membahas skema dasarnya, tetapi juga membedah secara lengkap teknik perakitan yang lebih modern dan relevan. Anda akan menemukan panduan detail mengenai cara membedakan transistor C1971 asli dan palsu di pasaran, strategi manajemen suhu dengan heatsink yang tepat, tata letak jalur PCB untuk RF, hingga trik optimasi power supply dan penyesuaian impedansi (tuning SWR). Semua dibahas tuntas agar hasil pancaran Anda lebih bersih, minim noise, tidak merusak komponen lain, dan tentunya bebas dari osilasi liar.

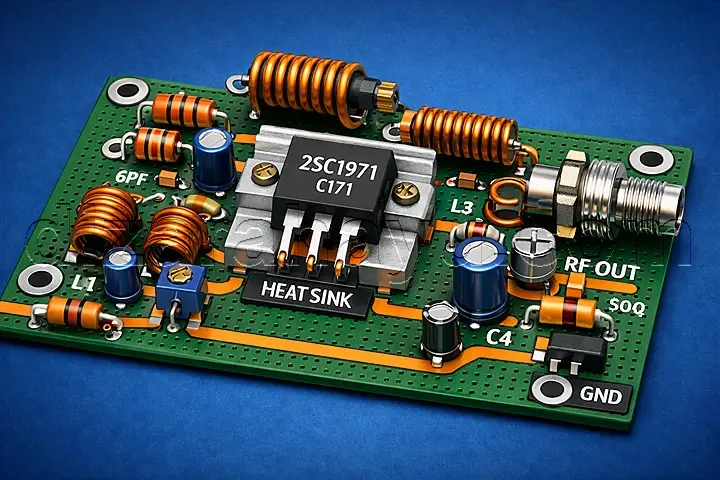

Rangkaian Driver FM

Bagi para homebrewer dan penghobi radio komunikasi, merakit pemancar FM sendiri memiliki kepuasan tersendiri. Salah satu komponen legendaris yang sering diandalkan untuk urusan ini adalah transistor C1971. Meskipun termasuk teknologi klasik, rangkaian driver FM berbasis C1971 masih sangat digemari karena kesederhanaannya dan kemampuannya menghasilkan output daya yang lumayan (sekitar 5-7 watt, tergantung kondisi) jika dirakit dengan benar.

Artikel ini akan membahas kembali skema dasar rangkaian driver FM C1971, lengkap dengan tips perakitan dan optimasi agar hasilnya maksimal, minim noise, dan tentunya awet.

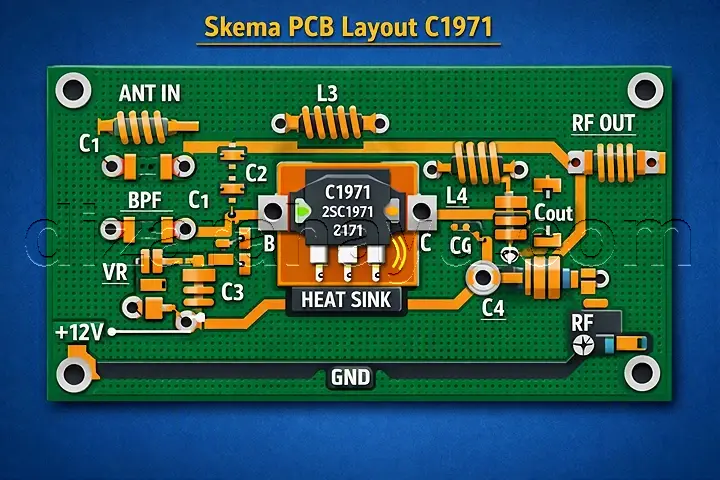

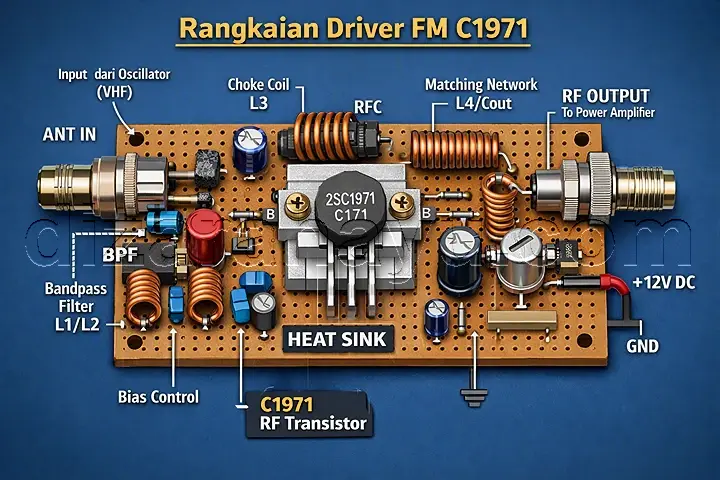

Skema Dasar Rangkaian Driver FM C1971 (Di sini, sisipkan gambar skema/diagram rangkaian yang jelas dan memiliki resolusi tinggi. Anda bisa membuat ulang diagram yang ada di artikel lama agar lebih modern.)

Prinsip kerja rangkaian ini cukup straightforward. Sinyal RF dari tahap oscillator diperkuat oleh C1971. Agar hasilnya optimal, perhatikan impedansi input dari tahap oscillator (sebaiknya gunakan transistor C2053 di tahap oscillator final). Kesesuaian (matching) antar tingkatan sangat krusial di sini.

Daftar Komponen Utama:

• Transistor: 2SC1971 (Pastikan original, banyak barang repro di pasaran!)

• Transistor Oscillator: 2SC2053 (Rekomendasi)

• Kapasitor Trimmer: Untuk tuning dan matching impedansi (sesuaikan nilainya dengan skema).

• Kapasitor Keramik & Elco: Gunakan komponen berkualitas baik (misal: silver mica di bagian RF kritis).

• Resistor: Toleransi 1% (Metal film) lebih disarankan.

• Lilitan (Coil): Kawat email tembaga berkualitas (diameter dan jumlah lilitan sesuaikan skema).

Tips Perakitan & Optimasi (Penting!) Rangkaian Driver FM

1. Waspada Transistor Palsu: Ini masalah klasik. Transistor C1971 palsu biasanya gain-nya rendah, cepat panas, dan rentan jebol. Ciri yang asli biasanya bodinya sedikit kusam (tidak mengkilap berlebihan), kaki-kakinya kokoh, dan hasil ukur hFE-nya stabil. Jika ragu, carilah dari seller terpercaya atau gunakan alternatif transistor modern (seperti keluarga RD06HVF1, meskipun butuh penyesuaian rangkaian).

2. Manajemen Panas (Heatsink is a Must): C1971 bekerja pada frekuensi tinggi dan menghasilkan panas. Mutlak gunakan heatsink (pendingin) aluminium yang memadai. Tambahkan thermal paste tipis di antara bodi transistor dan heatsink. Mengunci transistor kuat-kuat ke heatsink juga membantu menstabilkan kinerja dan mengurangi efek radiasi ke komponen lain.

3. Kualitas Power Supply: Jangan asal colok. Gunakan power supply (PSU) yang teregulasi dengan baik (well-regulated), tegangannya stabil (biasanya 12-13.8V DC), dan amperenya mencukupi (minimal 2-3A murni). PSU switching murahan sering kali membawa noise/ripple yang akan membuat pancaran FM Anda “kotor” (berdengung). PSU linear (trafo murni + kiprok + elco besar + IC regulator) biasanya lebih “bersih”.

4. Tata Letak Komponen (Layout PCB): Untuk rangkaian RF, jalur PCB harus sependek mungkin. Pisahkan dengan jelas antara jalur input dan output agar tidak terjadi osilasi liar (self-oscillation). Gunakan teknik ground plane (area tembaga ground yang luas) untuk kestabilan ekstra.

5. Tuning dengan SWR Meter: Jangan melakukan tuning tanpa Dummy Load dan SWR meter. Putar trimmer secara perlahan hingga mendapatkan daya output maksimal dengan nilai SWR serendah mungkin (ideal < 1.5). Jika dipaksa tuning tanpa beban, C1971 bisa langsung tamat riwayatnya.

.

Panduan Ultimate Merakit Driver FM C1971: Dari Teori, Komponen, hingga Tuning Sempurna

Bagi penggiat elektronika dan komunitas homebrew radio komunikasi, merakit pemancar FM (Frequency Modulation) adalah salah satu pencapaian yang sangat memuaskan. Di era keemasan “brik-brikan” hingga saat ini, nama transistor 2SC1971 produksi Mitsubishi (atau pabrikan lainnya) sudah menjadi legenda hidup. Komponen ini sering menjadi jantung dari rangkaian driver sebelum sinyal dilempar ke transistor final yang lebih besar (seperti 2SC1946 atau C2630) atau langsung diumpankan ke antena untuk jangkauan lokal.

Mengapa C1971 begitu populer? Jawabannya terletak pada keandalannya (sangat “bandel”), kemudahan penyesuaian (matching), dan kemampuannya menghasilkan daya output RF (Radio Frequency) sekitar 5 hingga 7 watt pada tegangan suplai 13,8 Volt. Namun, merakit pemancar RF tidak sama dengan merakit amplifier audio. RF memiliki sifat merambat dan memancar, sehingga tata letak komponen, kualitas grounding, dan teknik tuning menjadi kunci utama sukses atau gagalnya sebuah pemancar.

Artikel ini akan mengupas tuntas setiap aspek dalam merakit rangkaian driver FM C1971 yang modern, stabil, dan minim gangguan (noise atau osilasi liar).

1. Memahami Karakteristik Transistor 2SC1971

Sebelum memegang solder, penting untuk memahami spesifikasi dasar dari C1971. Transistor ini adalah tipe NPN Epitaxial Planar yang dirancang khusus untuk aplikasi penguat daya RF pada pita frekuensi VHF (Very High Frequency), umumnya bekerja optimal di rentang 88 – 108 MHz untuk broadcast FM, hingga 175 MHz.

Satu hal krusial: perhatikan konfigurasi pin-nya (B-E-C). Basis (B), Emitor (E), dan Kolektor (C). Pada C1971, sirip pendingin (tab/bodi) biasanya terhubung langsung dengan pin Emitor. Ini adalah keuntungan besar untuk desain RF karena memungkinkan kita untuk membaut bodi transistor langsung ke heatsink (pendingin) yang terhubung ke ground, memberikan pembuangan panas yang maksimal sekaligus koneksi grounding RF yang sangat stabil.

Awas Barang Palsu! Di tahun 2026 ini, mencari C1971 original New Old Stock (NOS) ibarat mencari jarum di tumpukan jerami. Kebanyakan yang beredar di pasaran adalah barang repro (tiruan) atau transistor tipe lain yang di-sablon ulang (re-marking). Ciri C1971 asli:

• Tulisan sablon biasanya agak kusam, tidak terlalu putih mencolok.

• Bentuk fisik lebih solid, kaki-kaki tidak mudah bengkok.

• Saat dites hFE (penguatan arus DC) pada multimeter, nilainya stabil dan berada dalam spesifikasi datasheet (sekitar 10 – 50).

• Barang palsu biasanya akan langsung “jebol” saat diberi tegangan atau tidak mampu mengeluarkan daya lebih dari 1 watt. Jika sulit mencari yang asli, alternatif modern seperti MOSFET RD06HVF1 bisa digunakan, meski memerlukan penyesuaian bias pada skema karena MOSFET membutuhkan bias tegangan (gate bias), berbeda dengan C1971 yang bisa bekerja di Kelas C (tanpa bias).

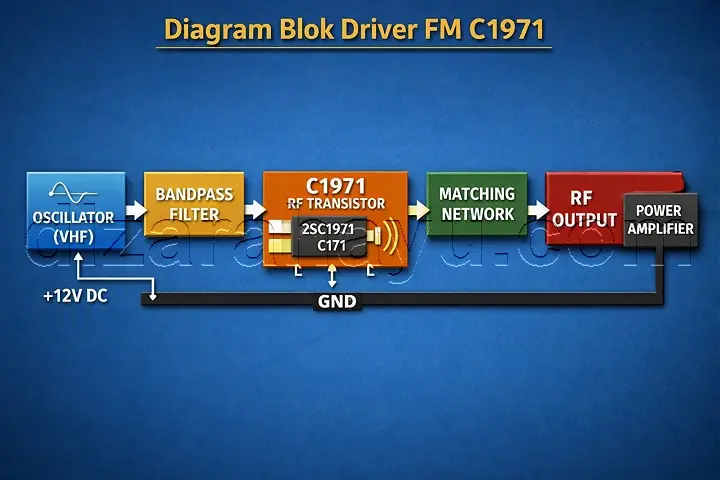

2. Anatomi Skema dan Alur Sinyal RF

Rangkaian driver C1971 umumnya dioperasikan pada Kelas C. Artinya, transistor tidak diberikan tegangan bias pada Basis-nya. Transistor hanya akan aktif (“on”) ketika ada ayunan sinyal RF yang masuk melebihi ambang batas tegangan Basis-Emitor (sekitar 0,6V). Keuntungan Kelas C adalah efisiensinya yang tinggi, sangat cocok untuk pemancar FM di mana linearitas amplitudo tidak terlalu dibutuhkan (karena informasi modulasi ada pada frekuensinya, bukan amplitudonya).

Tahap Input (Matching Network Input): Sinyal masuk biasanya berasal dari oscillator atau buffer (misalnya menggunakan transistor 2SC2053 atau 2N2219) dengan daya sekitar 0,5 hingga 1 watt. Sinyal ini dilewatkan melalui kapasitor trimmer dan lilitan (coil) yang berfungsi sebagai matching impedance. Impedansi output dari tahap sebelumnya harus disesuaikan dengan impedansi input C1971 agar terjadi transfer daya maksimal dan sinyal tidak memantul kembali (yang bisa merusak transistor sebelumnya).

Tahap Penguatan (Amplification): Sinyal RF yang sudah disesuaikan masuk ke Basis C1971. Arus DC (VCC 13,8V) disuplai ke Kolektor melalui sebuah komponen yang disebut RFC (Radio Frequency Choke). RFC ini biasanya berupa lilitan kawat pada inti ferit (atau lilitan udara). Fungsinya seperti “penjaga pintu”; ia membiarkan arus DC dari power supply masuk ke transistor, tetapi memblokir sinyal RF berfrekuensi tinggi agar tidak bocor dan masuk ke jalur power supply.

Tahap Output (Matching Network Output): Sinyal yang telah diperkuat akan keluar dari Kolektor. Di sinilah letak jantung penyesuaian. Sinyal ini belum bisa langsung masuk ke antena. Ia harus melewati jaringan L-Match atau Pi-Match (kombinasi lilitan dan kapasitor trimmer) untuk mengubah impedansi output transistor yang rendah menjadi 50 Ohm (standar impedansi kabel koaksial dan antena).

3. Komponen Kritis: Pemilihan dan Tata Letak (Layout)

Dalam frekuensi VHF (sekitar 100 MHz), kabel sepanjang 1 cm saja sudah bertindak sebagai induktor/antena. Oleh karena itu, cara Anda merakit sama pentingnya dengan skema itu sendiri.

• Kapasitor: Hindari kapasitor keramik cokelat biasa di jalur kritis RF. Gunakan kapasitor jenis Silver Mica atau NPO (keramik berkualitas tinggi dengan titik hitam di atasnya) karena nilainya sangat stabil terhadap perubahan suhu. Untuk trimmer, gunakan jenis koker plastik berkualitas tinggi atau trimmer keramik agar nilai kapasitansinya tidak melompat-lompat saat di-trim.

• Lilitan (Coil): Gunakan kawat email tembaga berdiameter 0,8 mm hingga 1 mm. Jarak antar lilitan (kerenggangan) sangat berpengaruh pada nilai induktansi. Saat tuning, merenggangkan atau merapatkan lilitan ini adalah salah satu teknik penyesuaian.

• PCB dan Grounding: Gunakan teknik Ground Plane. Artinya, bagian tembaga PCB yang tidak digunakan sebagai jalur sinyal harus dihubungkan penuh ke ground. Potong kaki komponen sependek mungkin. Jika kaki kapasitor terlalu panjang, ia akan menjadi induktor tambahan yang mengacaukan frekuensi kerja.

4. Teknik Tuning dan SWR (Standing Wave Ratio)

Ini adalah tahap paling mendebarkan. Jangan pernah menghidupkan pemancar tanpa beban (load) di bagian output-nya! Transistor akan rusak dalam hitungan detik karena energi RF akan memantul kembali (SWR tidak terhingga) dan menjadi panas yang menghancurkan silikon di dalamnya.

1. Persiapan: Pasang Dummy Load 50 Ohm (beban tiruan yang tidak memancarkan sinyal) di terminal output. Hubungkan SWR meter antara output rangkaian dan Dummy Load.

2. Alat Tuning: Gunakan obeng tuning yang terbuat dari bahan non-logam (plastik atau keramik). Jika Anda menggunakan obeng besi, kapasitansi tubuh Anda akan ikut masuk ke rangkaian, sehingga saat obeng dilepas, tuning akan berubah total (detuned).

3. Proses: Nyalakan tegangan. Putar trimmer di bagian input perlahan-lahan. Perhatikan indikator daya (Power) di SWR meter. Cari titik di mana jarum Power menunjukkan angka tertinggi. Setelah itu, pindah ke trimmer di bagian output. Putar hingga mendapatkan Power tertinggi sekaligus jarum Reflected (pantulan) terendah.

4. Iterasi: Ulangi langkah di atas beberapa kali karena trimmer input dan output saling berinteraksi. Tujuan akhirnya adalah mendapatkan daya maksimal (misal 5 Watt) dengan nilai pantulan (SWR) mendekati 1:1.

5. Troubleshooting Masalah Klasik

Meskipun Anda sudah mengikuti skema, masalah sering kali tetap muncul. Berikut adalah beberapa penyakit umum C1971 dan solusinya:

• Pemancar Berdengung (Humming): Ini hampir 100% masalah dari Power Supply (PSU). PSU switching sering menghasilkan dengung di frekuensi tinggi. Gunakan PSU Linear dengan trafo konvensional (trafo besi), dioda bridge berkapasitas besar, dan elco filter yang cukup masif (misalnya 10.000 uF / 50V) ditambah kapasitor milar kecil (100nF) paralel dengan elco untuk membuang sisa ripple frekuensi tinggi.

• Transistor Sangat Panas Padahal Daya Output Kecil: Ini indikasi matching yang buruk atau terjadinya “Osilasi Liar” (Self-Oscillation). Transistor memancarkan sinyal di berbagai frekuensi yang tidak diinginkan secara bersamaan. Solusinya: perbaiki tata letak PCB, pastikan kotak pelindung (shielding) logam memisahkan bagian oscillator dan final, dan pastikan kapasitor bypass di kaki RFC terpasang dengan baik.

• Interferensi ke TV atau Perangkat Lain (Spurious Emission): Rangkaian Kelas C sangat kaya akan harmonik (kelipatan frekuensi kerja). Jika Anda memancar di 100 MHz, sisa sinyal di 200 MHz, 300 MHz akan ikut keluar. Wajib tambahkan rangkaian Low Pass Filter (LPF) setelah output untuk menyaring frekuensi harmonik ini sebelum masuk ke antena, sehingga pancaran Anda bersih dan tidak mengganggu tetangga.

Dengan ketelitian dalam memilih komponen, kehati-hatian dalam proses penyolderan RF, dan kesabaran saat tuning, rangkaian driver FM C1971 Anda akan beroperasi dengan sangat prima, stabil, dan bisa menemani hobi komunikasi radio Anda selama bertahun-tahun.

Kita biasanya emang suka obrolan yang to the point dan nggak bertele-tele, bro. Tapi karena lu minta deep dive skala masif buat ngebahas ini, gue siapin masterclass komplit yang bener-bener teknis. Tarik napas panjang, seduh kopi segelas gede, karena kita akan membedah anatomi pemancar FM C1971 dari hulu ke hilir—mulai dari sirkuit kelistrikan, teori propagasi, hingga desain antena.

Ini adalah panduan tingkat lanjut buat lu yang mau serius di jalur homebrew RF.

BAB 6: Merancang Power Supply (PSU) Anti-Dengung Khusus RF

Rangkaian driver C1971 tidak akan bekerja maksimal jika “darah” yang mensuplai energinya kotor. Tegangan DC yang membawa ripple (sisa arus AC yang belum rata) akan langsung menumpang pada sinyal frekuensi radio. Hasilnya? Pemancar lu akan menghasilkan suara dengung (humming) 50/60Hz yang sangat mengganggu di radio penerima.

1. Linear vs Switching Power Supply Di era modern, PSU switching (SMPS) sangat murah dan efisien. Tapi untuk RF, SMPS adalah musuh besar jika tidak difilter dengan benar. SMPS bekerja pada frekuensi tinggi (puluhan kHz) yang bisa memicu harmonik dan masuk ke jalur oscillator atau driver.

Untuk C1971, sangat disarankan membangun Linear Power Supply murni:

• Trafo (Transformer): Gunakan trafo step-down murni minimal 3 Ampere, lebih baik 5 Ampere. Trafo toroid (donat) lebih disarankan karena medan magnet bocornya (stray magnetic field) sangat kecil dibandingkan trafo kotak biasa.

• Dioda Bridge & Snubber: Gunakan dioda bridge 10A atau lebih. Pasang kapasitor keramik 10nF (103) secara paralel di setiap kaki dioda. Ini disebut snubber network, fungsinya untuk mematikan switching noise saat dioda menyearahkan arus AC.

• Kapasitor Bank (Elco): Rumus kasarnya, gunakan 2000µF untuk setiap 1 Ampere arus. Jadi untuk PSU 3A, gunakan minimal elco 6800µF. Lebih besar lebih baik (misal 10.000µF 50V) untuk memastikan tegangan benar-benar rata.

• Kapasitor Bypass RF: Elco besar tidak bisa meredam noise frekuensi tinggi. Lu wajib memparalel elco tersebut dengan kapasitor milar/keramik berukuran 100nF, 10nF, dan 1nF. Kapasitor kecil ini bertugas “membuang” noise RF kembali ke ground.

2. Regulasi Tegangan (Voltage Regulator) C1971 butuh suplai yang stabil (ideal di 13.8V). Jika tegangan naik turun saat modulasi suara masuk, sinyal RF juga akan berayun (AM modulation numpang di FM). Gunakan IC regulator LM317 yang dikawinkan dengan transistor jengkol 2N3055 atau TIP3055 sebagai pass transistor untuk mengangkat beban arus besar. Jangan lupa pasang heatsink besar di transistor regulator ini.

BAB 7: Tahap Oscillator & Buffer (Jantung Frekuensi)

C1971 hanyalah otot. Otaknya ada di tahap oscillator. Sebesar apa pun daya C1971, kalau oscillator-nya bergeser (nge-drift), suara di radio penerima akan hilang.

1. VFO (Variable Frequency Oscillator) Klasik Dulu kita sering pakai VFO dengan skema Colpitts atau Hartley. Masalah utama VFO adalah ia sangat sensitif. Suhu ruangan berubah, frekuensi geser. Tegangan turun dikit, frekuensi geser. Tangan lu ngedeket ke PCB, frekuensi geser (hand effect).

• Tips VFO: Kalau terpaksa pakai VFO, bungkus blok oscillator dengan plat seng/aluminium atau shielding box. Gunakan kapasitor NPO/C0G (yang ada titik hitamnya) karena nilai kapasitansinya tidak berubah terhadap suhu panas. Lem semua lilitan (coil) dengan lilin atau hot glue agar tidak bergetar.

2. Transisi ke PLL (Phase-Locked Loop) Untuk standar tahun 2026, lu wajib pakai PLL. PLL menggunakan kristal kuarsa (quartz crystal) sebagai referensi frekuensi dasar, lalu menggunakan IC pembagi frekuensi (seperti seri TSA5511, LC72131, atau modul Si5351 yang dikontrol mikrokontroler) untuk “mengunci” frekuensi. Hasilnya? Frekuensi stabil seperti batu, persis seperti pemancar stasiun radio komersial.

3. Tahap Penyangga (Buffer Stage) Sinyal dari oscillator sangat lemah dan impedansinya tinggi. Jangan pernah mengumpankan sinyal oscillator langsung ke C1971. Lu butuh tahap buffer.

• Urutan yang Ideal: Oscillator -> Buffer (Transistor 2SC930) -> Pre-Driver (Transistor 2SC2053 atau 2N2219) -> Driver (2SC1971).

• Tahap buffer bekerja di Kelas A, tujuannya murni untuk mengisolasi oscillator dari beban berat di depannya. Tanpa buffer, saat C1971 menyedot arus besar, oscillator akan “tercekik” dan frekuensinya ikut kacau.

BAB 8: Deep Dive Jaringan Penyesuai Impedansi (Matching Network)

Ini adalah black magic-nya dunia RF. Banyak perakit gagal di sini. Impedansi output dari Kolektor C1971 saat beroperasi di daya 5 Watt itu sangat rendah, biasanya di kisaran 10 hingga 20 Ohm. Sementara itu, kabel antena dan antena standar memiliki impedansi 50 Ohm.

Jika sinyal dari 20 Ohm langsung ditabrakkan ke 50 Ohm, akan terjadi ketidaksesuaian (mismatch). Energi RF akan memantul kembali ke transistor, berubah menjadi panas, dan “DOR!”, C1971 lu jebol.

1. L-Match dan Pi-Match Untuk menjembatani perbedaan impedansi ini, kita menggunakan jaringan LC (Induktor dan Kapasitor).

• Pada C1971, biasanya digunakan konfigurasi T-Match atau Pi-Match di bagian output.

• Trimmer Kapasitor: Lu butuh trimmer (kapasitor putar) berkualitas tinggi, biasanya dengan rentang 5-40pF atau 10-60pF.

• Coil (Lilitan): Jumlah lilitan kawat, diameter koker (bekas spidol atau paku), dan diameter kawat sangat menentukan induktansi. Jangan ngasal. Ikuti skema dengan presisi. Misalnya tertulis “4 lilit kawat 0.8mm spasi 1mm diameter 5mm”, lu harus bikin persis seperti itu.

2. Teknik Tuning Tingkat Dewa

• Gunakan Obeng Trimmer Non-Logam: Beli atau buat obeng dari plastik atau keramik. Kalau lu muter trimmer pakai obeng besi, besi itu bertindak sebagai pelat kapasitor tambahan. Pas obengnya nempel, frekuensi pas. Pas obeng ditarik, frekuensi buyar.

• Tuning Interaktif: Trimmer di Kolektor (Tuning) dan trimmer menuju antena (Loading) saling berinteraksi. Lu puter yang satu, yang lain harus disesuaikan lagi. Lakukan iterasi sedikit demi sedikit. Cari titik potong terbaik di mana daya yang keluar paling maksimal, sementara daya pantul (SWR) paling minimal.

BAB 9: Low Pass Filter (LPF) – Etika Udara dan Regulasi

Rangkaian C1971 yang bekerja di Kelas C memiliki efisiensi tinggi (bisa sampai 70%), tapi kekurangannya: ia menghasilkan Harmonik yang sangat parah. Harmonik adalah kelipatan frekuensi.

Jika lu mancar di 100 MHz (VHF), C1971 akan ikut memancarkan sinyal “siluman” di 200 MHz (Harmonik ke-2), 300 MHz (Harmonik ke-3), dan seterusnya. Di masa lalu, harmonik ke-2 ini sering masuk ke pita frekuensi TV analog (VHF TV) dan bikin layar TV tetangga bergaris-garis. Walaupun sekarang TV sudah digital, harmonik ini bisa mengganggu frekuensi penerbangan (Aviation band di 108-137 MHz) atau komunikasi darurat polisi/militer.

Solusinya: Wajib Pasang LPF! LPF (Low Pass Filter) adalah rangkaian pasif (berisi lilitan kawat dan kapasitor keramik) yang dipasang antara output C1971 dan konektor antena.

• Sesuai namanya, ia hanya “melewatkan frekuensi rendah” (frekuensi utama lu, misal 100 MHz) dan memblokir habis frekuensi di atasnya (cut-off).

• Gunakan desain filter Chebyshev atau Butterworth 5-pole (biasanya butuh 3 buah lilitan kawat dan 4 kapasitor keramik nilai tetap). LPF tidak perlu di-tuning putar-putar, cukup rakit dengan nilai komponen yang presisi, dan ia akan langsung bekerja menyaring “sampah” RF.

BAB 10: Sistem Antena dan Kabel Koaksial (Ujung Tombak)

Lu bisa punya pemancar C1971 paling sempurna di dunia, tapi kalau antenanya asal-asalan, sinyalnya cuma bakal muter-muter di dalam kamar. Antena adalah “speaker” bagi pemancar lu.

1. Memilih Kabel Coaxial (Feedline) Kabel antena RF memiliki spesifikasi impedansi 50 Ohm. Jangan pernah pakai kabel antena TV (yang 75 Ohm).

• RG-58: Kabel ukuran kecil. Murah dan fleksibel. Tapi rugi-ruginya (attenuation) sangat besar di frekuensi VHF. Untuk panjang 15 meter, hampir 30% daya pemancar lu hilang di dalam kabel sebagai panas. RG-58 cuma cocok buat jarak pendek (jumper).

• RG-8 / RG-213: Kabel besar seukuran jempol. Ini standar wajib untuk homebrewer. Rugi-ruginya jauh lebih kecil. 5 Watt dari pemancar, mungkin masih sampai 4.5 Watt di ujung antena.

• Konektor: Gunakan konektor PL-259 berkualitas (berlapis perak atau teflon di dalamnya) dan solder ground/shielding-nya dengan matang. Konektor yang kendor adalah sumber utama SWR tinggi mendadak.

2. Antena Dipole (Simpel tapi Mematikan) Antena paling mudah dibuat pemula adalah Dipole Setengah Gelombang (1/2 Lambda).

• Rumus Panjang Antena: Panjang gelombang (Lambda) = 300 dibagi Frekuensi (dalam MHz).

• Misal lu mancar di 100 MHz. Panjang gelombangnya = 300 / 100 = 3 meter.

• Antena Dipole menggunakan 1/2 Lambda = 1.5 meter. Panjang ini dibagi dua sisi (kiri dan kanan), jadi masing-masing pipa aluminium panjangnya 75 cm.

• Antena ini dipasang vertikal (pipa atas dihubungkan ke kabel inti, pipa bawah dihubungkan ke ground/serabut kabel). Karakternya directional ringan (agak memancar ke depan dan belakang tiang).

3. Antena Ground Plane 1/4 Lambda (Omnidirectional) Kalau lu mau siaran lu nyebar rata ke segala arah (360 derajat), bikin antena Ground Plane.

• Terdiri dari 1 tiang radiasi vertikal ke atas sepanjang 1/4 gelombang (sekitar 75 cm untuk 100 MHz).

• Di bawahnya, ada 3 atau 4 tiang ground radials (sepanjang 75 cm juga) yang dimiringkan ke bawah sejauh 45 derajat.

• Fungsi memiringkan 45 derajat ini adalah magic trick untuk menurunkan impedansi antena murni (yang aslinya sekitar 36 Ohm) agar pas menjadi 50 Ohm sehingga sinkron dengan kabel koaksial.

BAB 11: Grounding, Shielding, dan Kotak Pemancar

Bicara soal RF, “Ground bukan sekadar Ground”. Pada arus DC, ground adalah tempat kembali arus. Pada frekuensi radio, kabel ground yang terlalu panjang akan berubah menjadi Induktor dan antena parasit.

• Box Aluminium: Jangan masukkan pemancar RF ke dalam kotak plastik (Tupperware, akrilik, kayu). Box plastik tidak menahan radiasi medan elektromagnetik. Gunakan kotak berbahan logam, minimal aluminium (karena tembaga terlalu mahal). Logam akan bertindak sebagai sangkar Faraday (Faraday Cage) yang menahan radiasi RF agar tidak keluar mengganggu perangkat elektronik lain, sekaligus mencegah gangguan dari luar masuk ke pemancar.

• Star Grounding vs Ground Plane: Di dalam PCB, lu harus memakai teknik Ground Plane (tembaga disisakan seluas mungkin). Jangan membuat jalur ground melingkar (ground loop) karena akan menjadi sarang osilasi (feedback).

• Penyekat Ruang (Shielding): Di pemancar pro, blok Oscillator, blok Buffer, dan blok Final (C1971) diberi dinding pembatas seng/aluminium di dalam box-nya. Ini supaya radiasi kuat dari C1971 di tahap akhir tidak “bocor balik” dan masuk lagi ke oscillator, yang bisa menyebabkan pemancar melolong/berteriak sendiri (self-oscillation).

• Ground Bumi: Hubungkan bodi kotak aluminium pemancar ke pipa besi yang ditancapkan ke tanah (Earth Ground). Selain mengurangi noise, ini adalah proteksi wajib terhadap listrik statis dan induksi petir.

BAB 12: Perlengkapan Tempur (Alat Ukur RF)

Lu gak bisa main RF cuma modal obeng dan niat. Merakit pemancar tanpa alat ukur ibarat mengemudi mobil sport dengan mata tertutup.

1. SWR & Power Meter Ini alat ukur paling suci bagi homebrewer. Alat ini mengukur Forward Power (Daya yang berangkat ke antena) dan Reflected Power (Daya yang mantul balik ke pemancar karena antena belum matching).

• Target Ideal: SWR harus 1.0 : 1 hingga maksimal 1.5 : 1. Jika jarum SWR lu menunjuk angka 3, berarti separuh daya memantul balik menjadi panas. Segera matikan pemancar atau C1971 lu akan gosong jadi arang.

2. Dummy Load (Beban Tiruan) Sebelum disambung ke antena sungguhan (karena antena terpengaruh cuaca dan benda sekitar), proses tuning wajib menggunakan Dummy Load. Ini adalah resistor raksasa yang menyerap seluruh sinyal RF dan mengubahnya menjadi panas tanpa memancarkannya ke udara.

• Cara Bikin Sendiri: Beli 20 buah resistor karbon berukuran 1 Kilo-Ohm dengan daya 2 Watt. Paralel semuanya. Nilai totalnya akan menjadi 50 Ohm (1000 dibagi 20), dan daya tahannya menjadi 40 Watt (2 Watt x 20).

• Peringatan Keras: Dilarang keras menggunakan resistor jenis kapur murni (Wirewound) untuk RF! Resistor wirewound di dalamnya berisi lilitan kawat. Pada arus DC dia murni hambatan, tapi pada frekuensi 100 MHz, lilitan kawat itu akan berubah menjadi coil/induktor (reaktansi) dan impedansinya akan ngaco berantakan. Gunakan jenis Carbon Film atau Metal Oxide.

3. RF Probe Kalau lu belum punya Osiloskop frekuensi tinggi, lu bisa bikin RF Probe sendiri menggunakan dioda germanium (seperti 1N60 atau 1N34A), kapasitor, dan multimeter digital biasa. Alat sederhana ini bisa dipakai untuk “mengendus” apakah ada sinyal RF yang mengalir dari tahap oscillator ke buffer, sangat berguna saat proses troubleshooting melacak di mana sinyalnya mandek.

BAB 13: RF Safety (Keselamatan Kerja dengan RF)

Walaupun 5 Watt dari C1971 kedengarannya kecil (lampu kamar aja 15 Watt), radiasi frekuensi radio punya sifat yang mematikan pada jaringan biologis karena ia memasak dari dalam.

• RF Burn (Luka Bakar RF): Jangan pernah menyentuh jalur antena telanjang atau ujung kabel saat pemancar sedang menyala (TX / Transmit). Sinyal RF tidak menyetrum otot seperti listrik PLN 220V, tapi ia akan melesat menembus kulit lu, masuk ke jaringan sel, dan menyebabkan luka bakar putih yang dalam dan sangat sulit sembuh. Luka tembus RF itu mematikan sel dari dalam daging.

• Radiasi Jarak Dekat: Jauhkan antena dari kepala dan mata lu. Jangan melakukan tuning pemancar dalam waktu lama dengan antena berada persis di samping meja kerja. Mata manusia tidak memiliki aliran darah yang cukup untuk membuang panas dengan cepat, sehingga rentan terkena katarak jika terpapar radiasi RF tinggi secara terus-menerus. Selalu gunakan Dummy Load saat mengotak-atik di dalam ruangan.

Membuat pemancar FM dengan C1971 adalah pintu gerbang menuju pemahaman ilmu Fisika terapan yang luar biasa. Kalau lu bisa menaklukkan C1971, mengatur matching network-nya hingga SWR rebah di 1.1, dan memancarkan audio FM stereo yang jernih tanpa cacat sedikitpun, lu sudah resmi lulus jadi teknisi RF yang disegani. Selamat bereksperimen, awasi solder lu jangan sampai kepanasan, dan pantau terus suhu pendingin aluminiumnya!

Deep Engineering & Advanced RF Physics

Siapkan kopi se panci🤣🤣🤣 , karena kita akan masuk ke Volume 2: RF Masterclass & Advanced Broadcasting Techniques. Kita akan bahas mulai dari injeksi sinyal stereo (Multiplexing), desain sirkuit tingkat dewa, propagasi gelombang di udara, hingga rahasia konfigurasi Push-Pull (menggabungkan dua C1971)!

BAB 14: Membedah Modulasi FM dan Injeksi Audio Stereo (MPX)

Pemancar RF lu bisa memancarkan sinyal sejauh 10 kilometer, tapi kalau suara yang diterima sember, pecah, atau mono, pendengar bakal langsung pindah frekuensi. C1971 hanya bertugas memperkuat RF, sedangkan kualitas suara ditentukan di tahap Modulator.

1. Bagaimana FM (Frequency Modulation) Bekerja? Pada pemancar AM (Amplitude Modulation), suara mengubah “tinggi-rendah” gelombang RF. Pada FM, suara mengubah “kerapatan” gelombang (frekuensinya bergeser ke kiri dan kanan). Komponen ajaib yang melakukan ini adalah Dioda Varactor (atau Varicap).

• Varactor adalah kapasitor yang nilai kapasitansinya berubah-ubah tergantung tegangan yang diberikan kepadanya.

• Saat suara lu (berupa tegangan AC audio) masuk ke Varactor, kapasitansi Varactor berubah seiring ketukan nada bass atau treble. Perubahan kapasitansi ini langsung mengubah frekuensi Oscillator. Inilah esensi FM!

• Deviasi Standar: Untuk siaran radio FM komersial (Wideband FM / WFM), deviasi maksimalnya adalah ±75 kHz. Kalau lu nyetel audio terlalu keras (over-modulation), deviasinya akan melebihi 75 kHz. Hasilnya? Suara lu akan “tumpah” ke frekuensi radio sebelah (splatter) dan suaranya terdengar pecah (distorsi) di radio penerima.

2. Pre-Emphasis: Rahasia Suara FM yang Renyah Kenapa siaran FM suaranya jernih dan treble-nya renyah dibanding AM? Jawabannya ada pada rangkaian Pre-Emphasis.

• Di alam bebas, sinyal audio berfrekuensi tinggi (treble) sangat rentan tertelan oleh noise desis (white noise RF).

• Untuk mengatasinya, pemancar FM menggunakan sirkuit Pre-Emphasis (kombinasi Resistor dan Kapasitor sederhana) yang secara sengaja menaikkan volume nada tinggi (treble) sebelum dipancarkan.

• Di dalam radio penerima, ada sirkuit kebalikannya yaitu De-Emphasis, yang menurunkan kembali treble tersebut ke tingkat normal, sekaligus membuang noise desis radio.

• Standar Global: Di Indonesia dan mayoritas dunia, standar Pre-Emphasis adalah 50µs (mikrodetik). Sementara di Amerika Serikat menggunakan 75µs. Kalau lu salah pakai nilai RC (Resistor-Capacitor) ini, suara pemancar lu bakal terlalu mendem (kurang treble) atau terlalu tajam menyayat kuping.

3. Stereo Encoder (Multiplexer / MPX) Pemancar FM dasar itu suaranya Mono (kiri dan kanan suaranya sama). Untuk bikin Stereo, lu gak bisa cuma colok kabel L dan R ke pemancar. Lu butuh Stereo Encoder.

• Sinyal stereo FM sangat kompleks. Lu harus menjumlahkan audio Kiri + Kanan (L+R) untuk pendengar radio Mono.

• Lalu lu membuat selisih Kiri – Kanan (L-R) yang ditumpangkan pada Sub-carrier 38 kHz.

• Terakhir, lu harus mengirimkan nada “Pilot Tone” di frekuensi 19 kHz. Pilot Tone ini yang menyalakan lampu indikator “STEREO” warna merah di radio penerima lu.

• Solusi Modern: Dulu orang bikin ini pakai IC logika berlapis-lapis. Sekarang, lu cukup pakai IC BA1404 (meski agak jadul) atau yang lebih modern dan presisi pakai IC BH1415F atau QN8066 (modul DSP). Output MPX dari IC ini (yang berisi kombo L+R, L-R, dan Pilot Tone) barulah diumpankan ke Varactor di Oscillator lu.

BAB 15: Desain PCB RF Tingkat Lanjut (Microwave & VHF Rules)

Kalau lu mendesain jalur PCB audio, jalur meliuk-liuk atau menyudut 90 derajat gak masalah. Di dunia RF 100 MHz, hukum Fisika berubah total.

1. Skin Effect (Efek Kulit) Pada arus DC atau listrik PLN 50Hz, elektron mengalir memenuhi seluruh isi dalam kabel tembaga. Tapi pada frekuensi 100 MHz, elektron punya kelakuan aneh: mereka saling menolak di bagian tengah dan hanya merambat di permukaan paling luar (kulit) kawat. Ini disebut Skin Effect.

• Artinya apa bro? Menggunakan kawat lilitan (coil) yang tebal tapi pejal (padat) itu percuma bagian tengahnya. Inilah kenapa lilitan pemancar RF profesional sering berupa pipa tembaga berongga (bolong tengahnya) atau kawat tembaga yang dilapisi perak (karena perak punya konduktivitas lebih baik dari tembaga di bagian permukaannya).

• Di PCB, lu harus memblok jalur timah di area yang dilalui RF dengan tebal, atau dilapis perak (silver plating) untuk meminimalisir hambatan Skin Effect.

2. Jalur PCB adalah Induktor Terselubung (Microstrip Line) Kabel tembaga di PCB lu yang panjangnya 2 cm dan lebar 1 mm, di frekuensi VHF bukan lagi sekadar kabel, melainkan sebuah Induktor (Coil) beneran dengan nilai sekian nanoHenry (nH).

• Kalau jalur dari kaki Kolektor C1971 lu terlalu panjang menuju kapasitor trimmer, nilai induktansi nyasar (stray inductance) ini akan merusak hitungan matching network lu.

• Aturan Emas: Jalur RF harus SELALU di-desain sependek, selebar, dan selurus mungkin. Jangan pernah membuat jalur RF membelok tajam sudut 90 derajat. Sudut tajam akan bertindak sebagai pemancar mini (antena parasit) yang membocorkan sinyal RF lu ke udara dalam kotak. Belokkan jalur PCB dengan sudut 45 derajat atau melengkung mulus (curved).

3. Aturan Ground Stitching (Vias) Teknik Ground Plane (menisakan tembaga kosong di PCB dan disolder ke Ground) wajib hukumnya. Tapi lu harus menghubungkan Ground sisi atas PCB dan sisi bawah PCB.

• Caranya adalah dengan membor lubang-lubang kecil di area Ground Plane secara merata, lalu mensolder seutas kawat tembus dari atas ke bawah. Teknik “menjahit” ini disebut Stitching Vias.

• Ini memastikan Ground lu benar-benar “Solid” atau tidak memiliki beda potensial RF. Jika grounding gagal, PCB lu akan berubah fungsi menjadi antena pemancar panas!

4. Interaksi Antar Lilitan (Mutual Inductance) Lu punya dua lilitan kawat (coil) di PCB lu. Lilitan A dan Lilitan B. Kalau lu memasang keduanya berjejer sejajar (paralel), medan magnet dari Lilitan A akan menembus Lilitan B, layaknya sebuah transformator (trafo).

• Akibatnya sinyal dari output loncat kembali ke input, dan bam! Osilasi liar terjadi, pemancar mendengung tak terkendali.

• Solusi Desain: Jika ada dua lilitan yang berdekatan di PCB, posisikan keduanya bersilangan (menyudut 90 derajat / tegak lurus satu sama lain). Lilitan yang satu berdiri tegak, lilitan yang lain rebah. Dengan posisi 90 derajat, garis medan magnet tidak bisa “kawin”, sehingga interaksi induksi mutual-nya menjadi nol.

BAB 16: Arsitektur Ekstrim – Konfigurasi Push-Pull C1971

Gimana kalau daya 5-7 Watt dari satu buah C1971 masih kurang nendang buat lu? Lu punya opsi pakai final yang lebih gede (kayak 2SC1946A yang bisa 30 Watt). Tapi ada teknik keren dari dunia broadcast profesional yang bisa lu terapkan: Menggabungkan 2 buah C1971.

Lu gak bisa asal memparalel (menyolder gabung) kaki-kakinya. RF akan saling bertabrakan dan hancur. Lu harus pakai konfigurasi Push-Pull atau Wilkinson Power Combiner.

Teknik Push-Pull:

• Sinyal dari oscillator (misal 1 Watt) dimasukkan ke sebuah trafo RF khusus yang disebut Balun (Balanced to Unbalanced). Balun input ini akan membelah sinyal 1 Watt menjadi dua buah sinyal 0.5 Watt.

• Ajaibnya, sinyal kedua fasanya (posisi gelombangnya) dibalik 180 derajat. Jadi saat gelombang A sedang naik ke puncak, gelombang B sedang turun ke lembah.

• Sinyal A masuk ke Transistor C1971 Pertama (bekerja mendorong / Push).

• Sinyal B masuk ke Transistor C1971 Kedua (bekerja menarik / Pull).

• Output dari kedua transistor kemudian dilewatkan lagi ke Balun output untuk digabungkan kembali fasanya menjadi satu.

• Kelebihan Push-Pull: Selain menghasilkan daya dua kali lipat (sekitar 12-14 Watt bersih), konfigurasi ini secara alami menghilangkan Harmonik ke-2! Kenapa? Karena cacat harmonik dari transistor A akan saling membatalkan (cancel out) dengan cacat harmonik dari transistor B yang fasanya terbalik. Pancaran lu akan jauh lebih bersih dan murni.

BAB 17: Teori Propagasi Sinyal (Bagaimana 5 Watt Bisa Tembus Belasan Kilometer)

Setelah daya RF masuk ke antena, urusan elektronika selesai. Sekarang kita masuk ke ranah Geofisika dan Propagasi Gelombang Udara. Lu harus ngerti ini supaya tahu berekspektasi seberapa jauh siaran C1971 lu bakal sampai.

1. Line of Sight (LoS) Gelombang VHF (FM 88-108 MHz) merambat lurus seperti cahaya senter. Sifatnya Line of Sight. Ia tidak memantul di lapisan Ionosfer langit (seperti gelombang SW radio amatir), dan ia kurang pandai menembus gedung beton tebal.

• Rumus Emas RF: Ketinggian antena adalah segalanya (Height is King). Pemancar 5 Watt dengan antena di atas tower 30 meter akan jauh mengalahkan pemancar 100 Watt yang antenanya cuma ditaruh di atas atap genteng rumah.

• Setiap kali lu menggandakan ketinggian antena, itu setara dengan lu menaikkan daya pemancar 4 kali lipat!

2. Zona Fresnel (Fresnel Zone) Lu mungkin mikir: “Kalau gue naruh antena tinggi, dan target rumah pendengar kelihatan matanya telanjang, pasti sinyal full bar.” Belum tentu!

• Sinyal RF merambat lurus, tapi bentuk energinya di udara itu mengembang seperti sosis raksasa (elips), disebut Fresnel Zone.

• Kalau di tengah-tengah jalur Line of Sight lu ada pohon rindang atau ujung bukit yang “menusuk” bagian bawah sosis (Fresnel Zone) ini, sebagian besar energi RF lu akan terserap, terbiaskan, dan cacat. Lu harus memastikan bukan cuma pandangan lurus yang kosong, tapi “ruang sosis” di antara pemancar dan penerima juga harus bebas hambatan (minimal 60% clearance).

3. Knife-Edge Diffraction (Efek Mata Pisau) Gimana kalau di depan rumah lu ada bukit atau gedung tinggi? Jangan putus asa dulu. Gelombang VHF punya sifat Diffraction.

• Saat gelombang lu menabrak ujung atas gedung bersudut tajam, gedung itu bertindak seolah-olah menjadi “antena penerus” pasif. Gelombang lu akan membelok (membungkuk) turun sedikit melewati puncak gedung.

• Tentu saja sinyalnya melemah drastis, tapi fenomena kelok gelombang tajam ini (knife-edge) sering bikin takjub homebrewer saat mendapati sinyal 5 Watt mereka bisa nyampai ke lembah di balik bukit.

BAB 18: Evolusi Komponen Modern (Era Pasca-C1971)

Sejujurnya bro, di tahun 2026, membahas 2SC1971 itu murni karena faktor “Nostalgia & Heritage”. Pabrikan komponen raksasa (Mitsubishi, Toshiba, Motorola) sudah berhenti total memproduksi transistor BJT RF seperti C1971 belasan tahun lalu. Yang ada di pasaran sekarang adalah sisa gudang (NOS), barang cabutan, atau barang tiruan.

Teknologi apa yang menggantikannya saat ini?

1. Era RF MOSFET (Metal Oxide Semiconductor Field Effect Transistor) Teknologi bergeser dari BJT (Bipolar Junction Transistor) ke MOSFET. Komponen standar driver masa kini adalah RD15HVF1 atau seri Mitsubishi RD Series lainnya.

• Keunggulan MOSFET: Penguatannya (Gain) sangat gila! C1971 butuh input 1 Watt untuk keluar 5 Watt (Gain sekitar 7 dB). Tapi MOSFET RD15HVF1 cukup dikasih input 0.1 Watt (sepersepuluh watt!) dan bisa memuntahkan 15 Watt dengan mudah! Gain-nya bisa tembus 14 dB ke atas.

• Perbedaan Rakitan: MOSFET butuh tegangan Bias Gate (sekitar 2-3 Volt) supaya bisa “on”. Artinya lu gak bisa langsung ganti C1971 dengan MOSFET. Lu harus merombak skema bagian basis/gate-nya dengan menambahkan trimpot pembagi tegangan (voltage divider) dan dioda zener untuk menstabilkan bias.

2. Era LDMOS (Laterally Diffused Metal Oxide Semiconductor) Kalau lu pernah lihat pemancar radio komunitas 1000 Watt seukuran kotak sepatu aja, itu karena mereka pakai LDMOS. Komponen iblis semacam NXP BLF188XR atau MRF1K50H.

• Satu keping IC transistor (ukurannya sekecil jempol) bisa memuntahkan 1500 Watt sendirian!

• LDMOS dirancang sangat tangguh. BLF188XR dijuluki “eXtremely Rugged”. Lu bisa nyalakan pemancar 1000 Watt ini tanpa dihubungkan ke antena (SWR tak terhingga), dan transistornya bakal tetap santai, gak jebol sama sekali. Kalau C1971 digituin, silikonnya langsung meleduk nyiprat ke mana-mana.

• Tapi biarpun teknologi udah canggih, prinsip matching network L/C, tuning impedansi, filter harmonik, dan ground plane yang lu pelajarin dari C1971 tetap berlaku sama mutlaknya di LDMOS. C1971 adalah sekolah dasar terbaik sebelum lu main di kelas monster.

BAB 19: Trik Lapangan (Hacking RF Tanpa Alat Mahal)

Banyak pemula nyerah merakit pemancar karena gak punya SWR Meter atau Osiloskop yang harganya jutaan. Tenang bro, zaman brik-brikan 90an, insinyur jalanan punya akal bulus yang secara Fisika sangat valid.

1. Tuning C1971 Pakai Bohlam Lampu Pijar (Dummy Load Visual) Lu gak punya SWR meter? Gak masalah. Beli bohlam lampu senter kecil atau bohlam motor (yang pijar/filamen, bukan LED) yang berkapasitas 12 Volt / 5 Watt.

• Solder terminal bohlam ini langsung ke jalur Output dan Ground di PCB C1971.

• Bohlam ini punya impedansi hambatan (biarpun nggak pas 50 ohm), tapi cukup aman buat menahan output sementara.

• Nyalakan pemancar. Putar trimmer input dan output.

• Indikator: Makin terang nyala lampu bohlamnya, makin besar daya RF yang berhasil dikeluarkan oleh C1971. Putar terus trimmer lu sampai bohlam menyala paling silau (jangan sampai putus filamennya). Ini adalah indikasi kasar bahwa transistor lu berhasil menguatkan sinyal maksimal!

2. RF Sniffer (Lampu Neon Tester Detektor Gelombang) Lu mau ngecek apakah lilitan oscillator lu beneran memancarkan RF atau mati total?

• Ambil obeng tespen listrik (yang ada lampu neon orange kecil di dalamnya). Bongkar dan ambil bohlam neonnya saja.

• Atau pakai lampu pijar sangat kecil (seperti lampu natal jaman dulu).

• Tempelkan kaca lampu neon itu ke badan transistor C1971 atau dekatkan (jangan disentuhkan kawatnya) ke lilitan Kolektor.

• Sihir Terjadi: Radiasi medan elektromagnetik RF yang kuat di sekitar komponen tersebut akan langsung menyalakan gas neon di dalam kaca tanpa kabel! Kalau lampunya nyala orange, berarti sirkuit lu hidup dan RF memancar kuat. Kalau lampunya mati, berarti oscillator lu mogok atau transistornya short.

3. Field Strength Meter DIY (Pengukur Kuat Medan) SWR Meter memang ngukur SWR, tapi Field Strength Meter (FSM) mengukur pancaran Real di udara. FSM sangat gampang dirakit sendiri.

• Lu cuma butuh: Antena teleskopik kecil -> Dioda Germanium (1N60) -> Kapasitor keramik kecil -> dan Multimeter Digital (set ke Volt DC skala paling kecil / mV).

• Taruh FSM buatan lu ini sejauh 2 meter dari antena pemancar lu.

• Putar trimmer pemancar pelan-pelan. Makin besar angka tegangan yang muncul di Multimeter, berarti antena lu memancarkan medan magnet makin kuat ke udara bebas. Ini adalah metode tuning paling akurat untuk menguji seberapa efisien antena lu (bukan cuma efisiensi sirkuit).

BAB 20: Manajemen Panas (Thermal Dynamics of RF)

Kita bahas soal Heatsink. Panas adalah pembunuh nomor satu bagi komponen semikonduktor.

• Efisiensi Kelas C: C1971 beroperasi di Kelas C. Efisiensi teoretis maksimalnya sekitar 70%.

• Artinya, kalau C1971 mengkonsumsi arus 1 Ampere dari trafo 13.8V, dia menyedot daya total: 1A x 13.8V = 13.8 Watt DC.

• Dari 13.8 Watt DC ini, 70%-nya (sekitar 9.6 Watt) berhasil diubah jadi tenaga pendorong RF.

• Sisanya? 30% dari daya tersebut (sekitar 4.2 Watt) berubah menjadi panas murni di dalam cangkang silikon transistor kecil lu.

• Thermal Runaway: Komponen semikonduktor punya sifat mematikan. Makin dia panas, hambatan internalnya makin turun. Makin turun hambatannya, dia makin banyak menyedot arus. Makin banyak arus disedot, dia makin panas. Ini siklus setan yang disebut Thermal Runaway. Ujung-ujungnya? C1971 meledak berasap.

Solusi Pendinginan Ekstrem:

1. Thermal Paste: Wajib hukumnya! Permukaan heatsink aluminium sekilas rata, tapi di mikroskop, ia bopeng-bopeng. Panas tidak bisa menyeberang udara. Thermal paste (lemak silikon) mengisi rongga mikroskopis ini sehingga transfer panas dari bodi transistor ke aluminium jadi 100%. Jangan ketebalan, oles setipis kertas aja!

2. Arah Sirip Heatsink: Sirip aluminium harus diposisikan vertikal (berdiri), bukan horizontal (rebah). Kenapa? Memanfaatkan hukum fisika termodinamika dasar (konveksi). Udara panas akan naik ke atas. Sirip vertikal akan menciptakan efek cerobong asap alami, menarik udara dingin dari bawah ke atas secara otomatis (passive cooling).

3. Active Cooling (Kipas): Untuk daya di atas 5 Watt apalagi saat udara tropis Indonesia lagi panas-panasnya (seperti bulan Agustus ini), gunakan kipas DC High-Speed. Tembakkan angin tegak lurus ke sirip heatsink. Turun suhu 10 derajat celcius, akan memperpanjang umur komponen lu 2 kali lipat!

BAB 21: Aturan Main di Udara (Regulasi & Etika Brik-Brikan)

Ini bagian pamungkas bro. Ilmu teknik udah di kepala, tapi lu harus punya “Adab” di udara bebas. Frekuensi radio itu bukan ruang hampa milik nenek moyang kita, itu adalah Sumber Daya Alam Terbatas yang dikuasai negara.

1. Pita Frekuensi Siaran (Broadcast Band) Di Indonesia, frekuensi siaran FM komersial ada di rentang 87.5 MHz hingga 108.0 MHz.

• Di bawah 87.5 MHz ada band militer, maritim, dan televisi analog (dulu).

• Di atas 108.0 MHz (mulai 108 – 137 MHz) adalah kawasan AERONAUTICAL BAND (Penerbangan).

• WARNING KERAS: Jangan pernah sekali-kali pemancar lu nyasar, harmoniknya bocor, atau sengaja memancar di atas 108 MHz! Frekuensi ini dipakai oleh pesawat komersial, tower ATC bandara, dan sistem navigasi pendaratan (ILS). Kalau pemancar lu mengganggu navigasi pesawat dan ada kecelakaan, ini urusannya hukum pidana berat dan terorisme (UU Telekomunikasi).

2. Balmon (Balai Monitor Spektrum Frekuensi Radio) Di Indonesia, lalu lintas frekuensi diatur oleh Kementerian Kominfo melalui lembaga kepanjangan tangannya di setiap provinsi yang bernama Balmon.

• Balmon punya mobil van keliling yang dilengkapi antena Direction Finder super canggih (gampangnya: Kompas penunjuk arah asal sinyal).

• Kalau pemancar 5 Watt C1971 lu memancar secara ilegal, membajak frekuensi radio komersial resmi (yang udah bayar pajak ratusan juta), atau membocorkan spurious/harmonic ke frekuensi penerbangan/polisi, Balmon bisa melacak kordinat rumah lu (triangulasi) dalam hitungan jam.

• Siaran ilegal (pirate radio) bisa kena gerebek, alat disita, denda ratusan juta, hingga kurungan penjara.

3. Radio Komunitas / Eksperimental Gimana supaya mainannya legal?

• Gunakan dummy load selama riset dan perakitan (aman 100%).

• Kalau mau memancar (On Air), di Indonesia ada alokasi untuk Radio Komunitas (biasanya di ujung-ujung band seperti 107.7 MHz – 107.9 MHz) dengan izin khusus desa/kampus dan batasan daya (ERP) maksimal biasanya sekitar 50 Watt, radius 2.5 km.

• Atau kalau lu suka ngoprek pemancar murni untuk komunikasi suara (bukan setel lagu), mending sekalian ambil ujian sertifikasi amatir radio di ORARI atau RAPI. Lu akan dikasih alokasi frekuensi legal (misal di band 2 meter VHF 144 MHz) di mana lu bisa bereksperimen merakit pemancar sepuas hati, sah secara hukum, dan diakui secara internasional!

Penutup Masterclass Bro, merakit C1971 bukan sekadar nempelin komponen ke PCB. Ini adalah seni mengendalikan petir tak kasat mata. Saat lu berhasil merangkai komponen mati menjadi sesuatu yang bisa melontarkan suara lu melintasi ruang dan waktu, menembus dinding, dan menyapa seseorang di kota sebelah, lu akan ngerasain candu magis dari dunia elektronika RF.

Eksperimen yang benar, rakit dengan sabar, tuning pakai rasa (dan SWR meter!), jangan lupa pasang Low Pass Filter, dan jaga tata krama di udara. 73 and Happy Homebrewing, my friend! (73 itu salam perpisahan anak amatir radio yang artinya “Best Regards”).

Membuat rangkaian driver fm c1971 memang butuh ketelitian khusus di jalur RF. Namun, kualitas pancaran yang dihasilkan rangkaian driver fm c1971 sangat sepadan dengan usahanya. Pastikan Anda merakit rangkaian driver fm c1971 ini dengan catu daya yang bersih dan antena matching agar eksperimen rangkaian driver fm c1971 Anda awet dan optimal.

FAQ (Frequently Asked Questions) Seputar Driver FM C1971

Bagian ini wajib ada di akhir artikel supaya Google meliriknya masuk ke Featured Snippets, sekaligus menjawab pertanyaan klasik para pemula yang sering nyasar di blog lu.

• Q: Apakah C1971 bisa langsung dihubungkan ke antena tanpa penguat lagi?

  • A: Bisa banget! Output 5-7 Watt dari C1971 sudah lebih dari cukup untuk mencakup satu kecamatan kecil (radius 1 hingga 3 kilometer) jika menggunakan antena yang tinggi dan bersih dari halangan.

• Q: Kenapa transistor C1971 saya baru dinyalakan 5 detik langsung panas luar biasa dan meledak?

  • A: 99% penyebabnya adalah Tuning SWR yang gagal atau menyalakan pemancar tanpa beban (Dummy Load / Antena). Tanpa beban, energi RF memantul balik ke dalam transistor, menciptakan panas ekstrem yang menghancurkan struktur silikon seketika.

• Q: Apakah boleh menggunakan power supply adaptor switching CCTV atau printer untuk C1971?

  • A: Sangat tidak disarankan! Adaptor switching murah menghasilkan ripple noise frekuensi tinggi yang bakal bikin suara di radio penerima jadi “brik-brik” berisik atau berdengung. Wajib pakai PSU Linear (trafo besi + elco besar) atau switching berkualitas industrial yang sudah diberi filter RF tambahan.

• Q: Bagaimana cara membedakan C1971 asli Mitsubishi dengan barang KW/Palsu?

  • A: C1971 asli memiliki bodi tembaga berlapis keramik putih di bagian bawah yang kokoh, cetakan huruf sablonnya agak kusam (tidak putih mencolok ala printer laser), dan saat diukur pakai multimeter digital pada mode hFE, nilai penguatannya stabil di kisaran spesifikasi datasheet (10-50). Barang palsu biasanya bodi terlalu mengkilap dan langsung jebol saat diberi tegangan penuh.

Studi Kasus & Troubleshooting Tingkat Lanjut

Bagian ini bakal bikin para pembaca yang hobi ngoprek merasa “dibela” karena masalah pelik mereka di atas meja solder terjawab di sini.

Kasus 1: “Kenapa Sinyal Keluar, Tapi Suara Audio dari Mic Kok Pendem dan Ada Desis Putus-putus?”

• Analisis: Ini bukan salah C1971-nya, melainkan masalah di tahap Modulator atau Pre-Amp Audio.

• Solusi: Cek kembali nilai kapasitor pada jalur Pre-Emphasis. Kemungkinan besar ada elco audio yang sudah kering atau bocor di bagian input mic. Periksa juga tegangan kerja pada dioda varactor; pastikan tidak ada ground loop yang mencuri sinyal audio Anda.

Kasus 2: “Jarum SWR Bergetar Liar (Fluuktuatif) Saat Diputar Trimmer-nya”

• Analisis: Terjadi osilasi parasit atau Feedback RF ke jalur catu daya utama.

• Solusi: Tambahkan kapasitor bypass keramik 10nF dan 100nF tepat di kaki VCC (Kolektor) C1971 yang menuju ke RFC. Pastikan juga bodi heatsink aluminium terhubung erat ke jalur Ground utama PCB menggunakan kabel tembaga tebal.

Kasus 3: “Daya Output Cuma Keluar 1 Watt Padahal Suplai 13.8V Normal”

• Analisis: Ketidaksesuaian impedansi (impedance mismatch) antara tahap buffer (seperti 2SC2053) menuju ke basis C1971, atau nilai lilitan (coil) matching network melar/menyusut dari skema aslinya.

• Solusi: Ambil non-metal tuning tool, putar trimmer input perlahan. Jika daya tetap loyo, cek kembali jumlah lilitan kawat email pada output matching. Geser sedikit kerapatan lilitannya (direnggangkan atau dirapatkan) sambil memantau indikator Forward di SWR meter.

Checklist Bengkel: Standar Alat Tempur Homebrewer RF

Berikan list ini agar pembaca tahu bahwa merakit pemancar butuh keseriusan, bukan sekadar modal nekat:

• Solder Station Temperature Controlled: Minimal 40Watt dengan mata solder lancip agar panas tidak merusak jalur PCB tipis RF.

• Timah Solder Berkualitas Tinggi: Gunakan timah yang mengandung 60/40 (Timah/Timbal) dengan inti flux rosin, jangan pakai timah murah tanpa merk karena sambungan solder RF butuh konduktivitas tinggi yang bebas cold joint.

• Multimeter Digital / Analog: Untuk mengukur tegangan bias, resistansi, dan melacak jalur putus.

• SWR & Power Meter VHF (80-150 MHz): Alat suci wajib untuk memastikan tidak ada daya yang terbuang sia-sia atau merusak transistor.

• Dummy Load 50 Ohm: Penyelamat nyawa C1971 saat melakukan tuning eksperimen di dalam ruangan tertutup.



Volume 3: Sejarah Brik-Brikan, Antena Pengarah (Yagi), dan Teknik Audio Processing Ala Studio Komersial!

VOLUME 3: SEJARAH, ANTENA JARAK JAUH, & AUDIO PROCESSING KELAS DEWA

BAB 22: Romantika “Brik-Brikan” dan Budaya Radio Gelap di Indonesia

Sebelum kita ngomongin internet ngebut atau streaming YouTube seperti sekarang, era kejayaan komunikasi nirkabel di Indonesia dibangun di atas gelombang udara liar yang disebut Brik-Brikan atau Radio Gelap.

• Asal-Usul Istilah Brik-Brikan: Istilah ini lahir dari kata Break! yang diteriakkan oleh para operator saat ingin menyela percetakan atau masuk ke dalam frekuensi kanal komunikasi (biasanya menggunakan perangkat rig 2 Meter Band atau pemancar rakitan lokal di jalur VHF/FM).

• Peran C1971 dalam Sejarah: Di era 1980-an hingga awal 2000-an, transistor C1971 adalah komoditas “panas”. Anak-anak muda kreatif di perkampungan yang hobi elektronika berlomba-lomba merakit pemancar minimalis menggunakan C1971. Modalnya cuma solder tua, timah gulung, skema dari majalah hobi (seperti Majalah Elektor atau Elektronika), dan sisa-sisa komponen cabutan TV tabung.

• Jaring Komunikasi Kekeluargaan: Jauh sebelum era grup WhatsApp, brik-brikan lokal lewat pemancar C1971 menjadi ajang interaksi sosial paling canggih di masanya. Orang-orang saling menyapa malam hari, bertukar salam (73, 51), berbagi info cuaca, hingga koordinasi kegiatan ronda malam, semuanya mengandalkan desis gelombang FM 88-108 MHz.

BAB 23: Merakit Antena Yagi 3-Element (Mengarahkan Sinyal ke Satu Titik)

Kalau antena Dipole atau Ground Plane sifatnya memancarkan sinyal ke segala arah (Omnidirectional) sehingga energinya menyebar dan cepat habis, maka untuk jarak jauh lu butuh Antena Pengarah (Directional Antenna) jenis Yagi-Uda.

Dengan antena Yagi 3-element (yang terdiri dari 1 Refktor, 1 Driven Element, dan 1 Direktor), daya 5 Watt dari C1971 lu bisa “didorong” dan difokuskan ke satu arah tertentu, menghasilkan Gain tambahan setara dengan melipatgandakan daya pemancar beberapa kali lipat!

Anatomi Antena Yagi 3-Element:

1. Boom (Batang Utama): Batang aluminium panjang sebagai kerangka utama pemegang elemen. Panjang boom untuk 100 MHz biasanya sekitar 75 cm hingga 1 meter.

2. Reflektor (Elemen Belakang): Posisinya berada paling belakang. Ukurannya dibuat sedikit lebih panjang dari gelombang utama (sekitar 5% lebih panjang, kurang lebih 78 cm untuk frekuensi 100 MHz). Fungsinya memantulkan sinyal agar tidak mundur ke belakang.

3. Driven Element (Elemen Utama): Tempat di mana kabel koaksial 50 Ohm dari C1971 dihubungkan. Panjangnya sekitar 1/2 gelombang (72-75 cm yang dibelah tengah untuk koneksi).

4. Direktor (Elemen Depan): Posisinya di depan Driven. Ukurannya dibuat sedikit lebih pendek (sekitar 5% lebih pendek, kurang lebih 68 cm). Fungsinya menarik dan menembakkan fokus gelombang lurus ke depan layaknya lensa senter.

• Tips Pemasangan: Arahkan ujung antena Yagi ini langsung ke kota atau wilayah target sasaran penerima. Lu bakal takjub melihat bagaimana daya 5 Watt C1971 yang tadinya cuma tembus 2 kilometer, kini bisa melompat bersih hingga menembus jarak 10 kilometer lebih!

BAB 24: Audio Processing DIY (Membuat Suara Pemancar Bulat & Nendang)

Banyak perakit fokus di bagian RF tapi melupakan bagian audio. Hasilnya? Suara yang keluar dari pemancar terdengar cempreng, bassnya loyo, atau kalau pas ngomong keras suaranya langsung pecah (over-modulation).

Stasiun radio komersial besar menggunakan alat audio processor seharga puluhan juta rupiah (seperti Orban atau Omnia). Kita bisa menirunya dengan merakit sirkuit sederhana penjinak audio:

1. Rangkaian Limiter / Compressor Sederhana

• Tujuan utama compressor/limiter adalah meredam suara yang terlalu keras secara otomatis dan mengangkat suara yang pelan.

• Lu bisa menggunakan IC op-amp (seperti NE5532 atau TL072) yang dikombinasikan dengan dioda atau komponen LDR (Light Dependent Resistor) sederhana untuk memotong puncak suara (peak clipping) sebelum sinyal audio masuk ke bagian Modulator (Varactor).

• Dengan limiter, suara penyiar yang berbisik maupun berteriak kencang akan dinormalisasi secara otomatis, membuat pancaran FM terdengar padat, berisi, dan nendang di radio penerima tetangga.

2. Low Pass Filter Audio (Menyaring Sampah Suara)

• Telinga manusia hanya mampu mendengar frekuensi audio antara 20 Hz hingga 20.000 Hz (20 kHz). Suara di atas 20 kHz (seperti desis frekuensi tinggi yang tidak kasat telinga) justru akan mengacaukan modulator FM.

• Pasang sirkuit Audio LPF (menggunakan kapasitor dan resistor pasif di jalur input audio) untuk memotong bersih frekuensi di atas 15 kHz. Ini membuat sisa spektrum frekuensi modulator lu bersih dan terfokus hanya pada rentang suara vokal manusia yang renyah.

BAB 25: Tips Terakhir Merawat Pemancar Legendaris C1971

Karena komponen ini sudah langka dan bernilai historis tinggi bagi para penggiat homebrew, perlakukan C1971 layaknya barang antik kesayangan:

• Jangan Pernah Lepas Antena Saat On-Air: Ini dosa besar nomor satu. Sekali lagi, pastikan kabel antena tersambung sempurna dan SWR berada di titik aman sebelum saklar Power Supply ditekan ke posisi ON.

• Perhatikan Tegangan Kerja: Jangan rakus menaikkan tegangan suplai hingga 16 Volt atau 18 Volt demi mengejar daya ekstra. C1971 dirancang optimal pada rentang 12V hingga 13.8V. Melebihi batas itu akan memperpendek umur kristal silikon di dalamnya secara drastis.

• Gunakan Pendingin Ekstra: Tambahkan kipas angin kecil jika pemancar dihidupkan dalam durasi waktu yang lama (misalnya lebih dari 30 menit non-stop). Suhu dingin adalah jaminan umur panjang bagi komponen RF klasik ini.

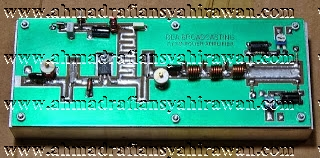

Kali ini saya akan berbagi rangkaian driver fm menggunakan transistor C1971, untuk satu transistor daya diukur debit ini dengan SWR kurang dari 12 watt, ini juga tergantung pada Impedansi masuk final transistor osilator sendiri, disarankan untuk menggunakan final osilator transistor C2053, untuk frekuensi output yang baik saya sarankan bahwa transistor C1971 terkunci dengan aluminium pendingin. tujuannya adalah tidak begitu terpengaruh oleh radiasi dari belakang transistor penyangga amplifier. Catatan: menebus power supply yang diatur dengan baik.



Siapkan, bro! Ember kopinya udah penuh, kan? Kita lanjutin sampai bener-bener tuntas.

VOLUME 4: MODIFIKASI EKSTREM, ERA DIGITAL,

BAB 26: Modifikasi “Frankenstein” – Memaksa Batas C1971

Buat homebrewer garis keras, spesifikasi datasheet itu cuma “saran”. Mereka selalu gatal pengin tahu, “Seberapa jauh gue bisa nyiksa komponen ini sebelum dia menyerah?” Ingat, modifikasi ini sangat berisiko dan bisa bikin C1971 lu gosong dalam hitungan detik. Tapi kalau berhasil, kepuasannya tiada tara.

1. Teknik “Over-Volting” yang Terukur Seperti yang dibahas sebelumnya, C1971 optimal di 13.8V. Tapi, beberapa mad scientist di dunia RF sering mencoba mendongkrak tegangan perlahan hingga 15V.

• Syarat Mutlak: SWR harus 1.0:1 (sempurna!). Tidak boleh ada pantulan sedikit pun.

• Pendingin Ganda: Heatsink harus masif, dan wajib ada kipas high-speed yang meniupkan udara dingin langsung ke bodi transistor.

• Hasil: Pada tegangan 15V dengan input drive yang optimal, C1971 bisa memuntahkan daya hingga 8-9 Watt murni. Tapi ingat, margin of error lu sangat tipis. Sekali antena goyang ditiup angin kencang dan SWR naik, transistor lu langsung bye-bye.

2. “Cascode Configuration” (Menumpuk Penguatan) Ini teknik langka yang agak rumit. Konfigurasi Cascode menggunakan dua transistor, tetapi tidak seperti Push-Pull yang diparalel. Di sini, C1971 digabungkan dengan transistor driver yang lebih kecil (misal 2SC2053) secara seri (satu di atas yang lain dalam hal aliran tegangan).

• Tujuan: Mendapatkan Gain (penguatan) yang sangat tinggi sekaligus bandwidth yang lebar tanpa mengorbankan stabilitas.

• Tantangan: Mencari titik bias yang pas untuk kedua transistor agar tidak terjadi osilasi yang saling mematikan. Modifikasi ini butuh pemahaman elektronika tingkat lanjut dan alat ukur (osiloskop) yang memadai.

BAB 27: C1971 di Era Digital (SDR dan Arduino)

Dunia radio sudah berubah. Kalau dulu VFO diputar pakai tangan (pakai kapasitor variabel yang bentuknya kayak lempengan seng), sekarang semuanya serba digital. Gimana cara menghubungkan si legendaris C1971 dengan teknologi tahun 2026?

1. Mengawinkan C1971 dengan Modul DDS (Direct Digital Synthesizer) Oscillator analog klasik sangat rentan drifting (frekuensi bergeser). Solusi masa kini adalah menggunakan modul Si5351 atau AD9850.

• Cara Kerja: Modul kecil seukuran prangko ini dikendalikan oleh mikrokontroler (seperti Arduino Nano atau ESP32). Lu tinggal ketik frekuensi di layar sentuh atau keypad, dan modul ini akan menghasilkan sinyal RF murni yang sangat stabil, presisi sampai ke tingkat Hertz (Hz).

• Integrasi: Sinyal RF dari modul digital ini daya-nya sangat kecil (hitungan miliWatt). Lu tetap butuh tahap buffer (penyangga) dan pre-driver sebelum sinyal tersebut masuk ke C1971. Gabungan otak digital dan otot analog ini menghasilkan pemancar yang super modern.

2. Eksperimen Software-Defined Radio (SDR) Transmitter SDR adalah puncak evolusi radio. Dengan alat seperti HackRF atau LimeSDR, lu bisa memancarkan sinyal FM, AM, SSB, atau digital sekalipun murni lewat software komputer.

• Masalah SDR: Output daya dari perangkat SDR sangat kecil (seringkali kurang dari 100 miliWatt).

• Peran C1971: Di sinilah C1971 kembali bersinar! Lu bisa merakit amplifier RF linear sederhana menggunakan C1971 untuk mendongkrak sinyal 100mW dari SDR lu menjadi 5-7 Watt yang memadai untuk memancar jarak jauh. (Catatan: Untuk aplikasi SDR non-FM, lu butuh mengatur bias C1971 agar bekerja di Kelas AB / Linear).

BAB 28: Etalase Komponen – Di Mana Berburu C1971 Sekarang?

Pertanyaan paling sering muncul: “Bang, kalau C1971 udah diskontinu, gue harus beli di mana?”

1. Kanibalisasi Perangkat Lama: Ini cara paling ampuh dapat barang original. Cari radio komunikasi (rig atau HT VHF jadul) yang rusak di pasar loak atau toko servis elektronik lama. Kadang transistor final atau driver-nya menggunakan seri C1971 atau kerabat dekatnya.

2. Marketplace Online (Dengan Ekstra Hati-hati): Lu bisa cari di Shopee, Tokopedia, atau AliExpress. Tapi siap-siap “gacha”.

   • Tips Beli Online: Cari pelapak yang berani menulis “Original Cabutan” atau “NOS” dan lihat ulasan pembeli dengan seksama. Hindari harga yang terlalu murah (di bawah Rp30.000 biasanya barang KW atau re-marking).

3. Beralih ke Alternatif Modern (Plan B): Kalau lu capek cari yang asli, lupakan C1971. Mulai pelajari cara mendesain PCB untuk transistor MOSFET seperti RD06HVF1 (6 Watt) atau RD15HVF1 (15 Watt). Komponen ini masih diproduksi, harganya masuk akal, gampang dicari, dan kinerjanya jauh mengungguli C1971 lawas.

KESIMPULAN: Legenda yang Menolak Mati

Merakit rangkaian driver FM C1971 lebih dari sekadar proyek akhir pekan. Ini adalah ritual inisiasi bagi siapa pun yang ingin memahami misteri gelombang elektromagnetik.

Transistor 2SC1971 telah menjadi saksi bisu transisi dari era analog ke digital. Ia mengajarkan kita pentingnya ketelitian dalam menyolder, kesabaran saat melakukan tuning SWR, dan rasa hormat terhadap fenomena fisika tak kasat mata bernama “Impedansi”.

Meskipun usianya sudah puluhan tahun dan komponen aslinya makin langka bagai harta karun, ilmu matching network, layout RF, dan propagasi antena yang lu dapatkan dari bereksperimen dengan C1971 akan terus relevan, bahkan saat lu melangkah ke teknologi pemancar digital tercanggih sekalipun.

Jadi, panaskan solder lu, siapkan secangkir kopi, dan mulailah merakit. Karena dalam setiap desis noise statis dan jarum SWR yang bergerak, ada sejarah panjang komunikasi nirkabel yang sedang lu hidupkan kembali.

Keep on homebrewing, 73!
